Y系列三相异步高压电动机
YRKK 大型高压绕线转子电动机
发布时间:2019/8/2 9:39:29   浏览次数:739次

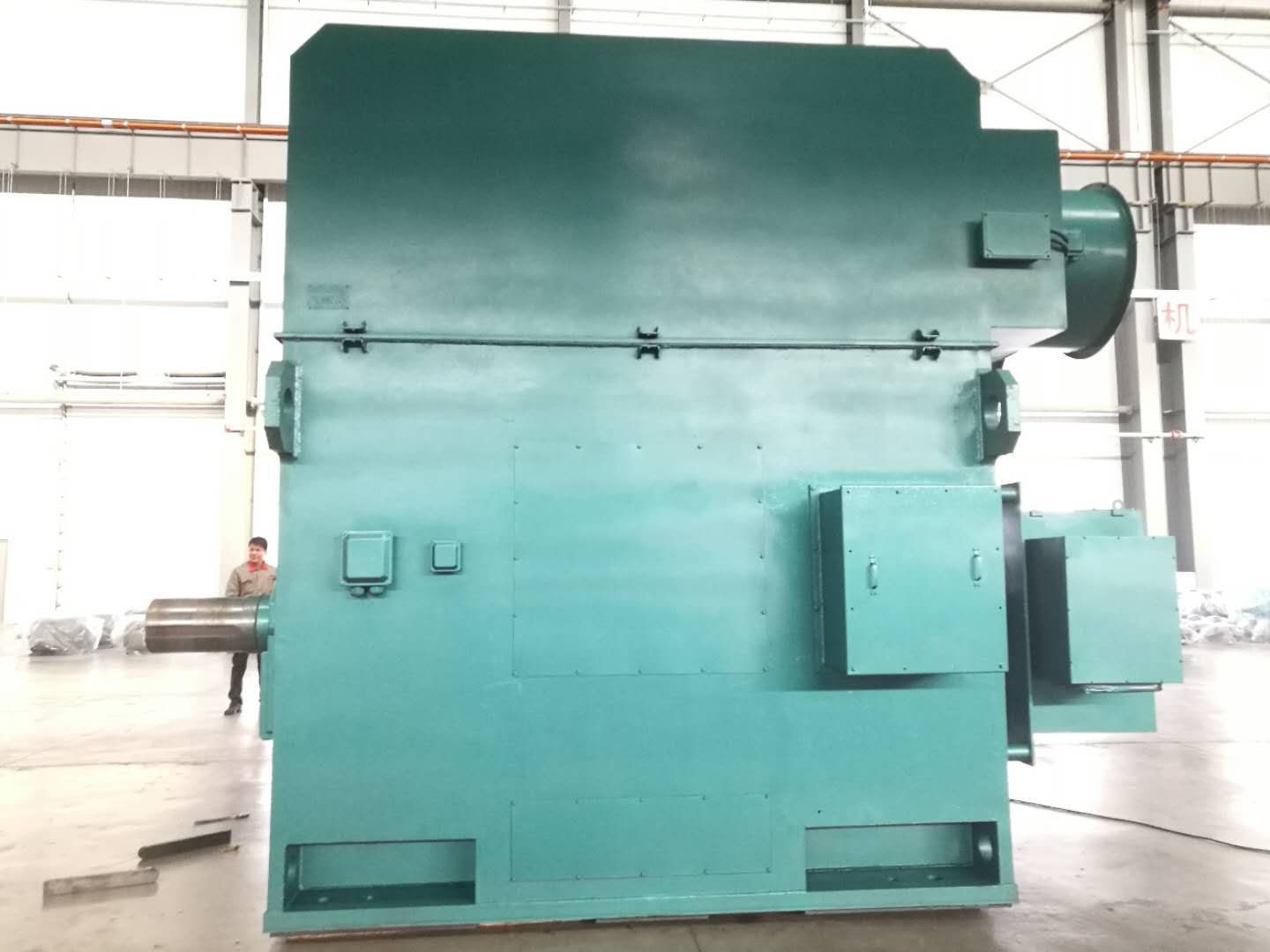

此图为:YRKK1120-12/4500KW-10KV

YRKK系列(H355~1120)6KV、10KV高压三相异步电动机为绕线转子异步电动机,该系列电动机的防护等级为IP44或IP54,冷却方法为IC611,IC616,IC666(见GB/T1993)。
    本系列电动机具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。
    本系列电动机能在较小的起动电流下,提供加大的起动转矩,并且能在一定范围内调速,适用于:馈电线路容量不足以起动鼠笼转子电动机;起动时间较长和起动比较频繁;需要小范围调速的场合。如:拖动卷扬机、轧机、拉丝机等。
    本系列电机采用F级绝缘结构,轴承结构按IP54,IP64设计,H355~630采用脂润滑,H710~1000采用滑动轴承强迫稀油润滑。
    本系列电动机结构及安装型式为IMB3,定额是以连续工作制(S1)为基准的连续定额,电动机的额定频率为50Hz,额定电压为6KV、10KV,其它电压等级或特殊要求,在订货时可与用户共同商定。
二、YRKK高压电机型号含义

    例:YRKK 3552-4

        “YRKK”表示封闭带空-空冷却器的绕线转子异步电动机

         “3552”表示机座中心高355mm,2号铁心长
         “4”表示极数
三、YRKK高压电机订货须知
   (用户订货时须注明如下要求)
电机型号(YRKK3552-4)

安装方式(IMB3)
额定功率(185kW)

防护等级(IP44或IP54)
额定电压(6000V)

冷却方法(IC611)
额定频率(50Hz)

绝缘等级(F级)
同步转速(1500r/min)

环境条件(海拔1000m,环境温度40℃)

YRKK系列电动机的功率等级、安装尺寸、电气性能均符合行业标准JB/T7594《YR系列高压绕线转子三相异步电动机技术条件》以及其它相关标准,其安装 尺寸、功率等级也符合IEC72—2标准要求。

YRKK系列电动机的冷却方法根据GB1993和IEC34—6《电机冷却方法》的标准,为IC01、IC81W、IC611三种;本系列电动机安装方式为卧式底脚安装(!MB3)结构,符合GB997和IEC34—7《电机结构及安装型式代号》的规定。如用户有其它要求,可另行协商.
