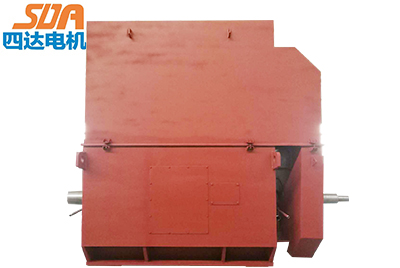

此图为：OM710-4/3965KW-6600V

OM系列（6KV、6.6KV、10KV）高压三相异步电动机（机座号355-1000），是我公司在引进吸收国外高压电动机制造技术的基础上，结合公司长期稳定生产高压三相异步电动机的设计制造经验而优化的系列产品。

OM系列三相异步高压电机产品采用九十年代新技术、新材料、新工艺、选材考究、制造精良，具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。

   OM系列三相异步高压电机电动机的外壳防护等级为IP23、IP44和IP54、IP55等，冷却方式有IC01、IC611和IC81W等 ，安装方式为IMB3，也可根据用户要求制成相应的防护类型，冷却方式和安装方式。

    OM系列三相异步高压电机电动机还可制成湿热带型、干热带型、户外型和户外防中等腐蚀型以及户外湿热带型。

    OM系列三相异步高压电机电动机可用于驱动各种通用机械，如压缩机、水泵、破碎机、切削机床、运输机械及其他机械设备， 在矿山、机械工业、石油化工工业、发电厂等各种工矿企业中作原动机用。

 二、结构说明

OM系列三相异步高压电机采用国际流行的箱式结构，机座、端盖等部件用钢板焊成，重量轻，刚度好，卸下顶罩或冷却
器，可观察或接触电动机内部，安装和维修方便。

Y系列为基本系列，防护等级为IP23，在此基础上增加一些部件可方便地派生出不同的冷却方式和防护方式的产品。

接线盒为密封结构，防护等级为IP54或IP55，一般装于电动机右侧（从轴伸端看），根据用户需要也可装于左侧，盒的进线孔朝下方，盒内外均有单独的接地端子。

定子采用吊入、滑入、压入三种外装压结构，定子绕组采用F级绝缘材料，运用VPI真空压力浸漆技术，采用磁性槽楔，端部有可靠的固定及绑扎措施，绝缘性能优良可靠，机械强度高，防潮能力强，使电动机运行安全可靠。

 转子采用鼠笼结构，经高精度校验动平衡，电动机运转平稳，振动小，电动机设一圆柱形轴伸，也可根据用户需要制成双轴伸。

 根据电动机功率和转速，轴承采用滚动轴承和滑动轴承两种形式，滚动轴承设有不停机注，排油装置，可实现电动机连续运转情况下，定期加注润滑脂来维护、保养电动机。

 滑动轴承为端盖式球面滑动轴承，采用压力供油润滑或油环自润滑复合式润滑方式，同时采取了防止轴电流产生的措施。

 三、使用条件

环境空气温度：-15℃~+40℃
海拔高度：不超过1000米
工作制：S1
