TDMK系列大型同步电动机
发布时间:2017/12/30 13:57:20   浏览次数:1119次

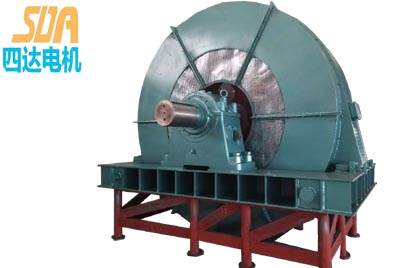

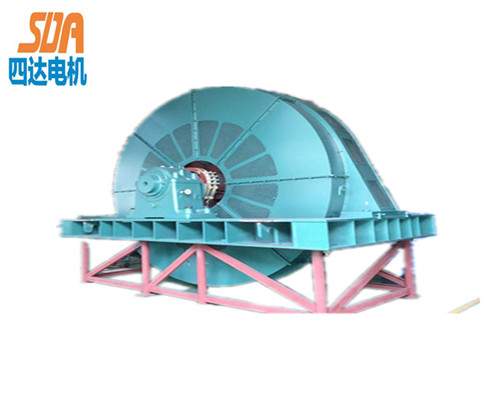

TDMK系列大型同步电动机

产品相关数据:

TDMK系列电动机适应于在海拔不超过1000m冷却介质温度不超过40度本系列电动机的额定电压为6KV也可根据用户需求提供3KV或10KV,额定频率为50Hz,额定功率因数为0.9

产品结构特点:

TDMK系列电动机有一个圆柱形轴伸端,其旋转方向应按照指示牌规定的方向旋转旋转方向由集电环端看

般为逆时针,也可根据要制成顺时针电动机和磨机用联轴联接时,电动机轴伸上不能承受外加的径向力或轴向力。

TDMK系列电动机励磁系统采用可控硅励磁装置电动机允许全电压直接起动定子引出线:有六个出线头,

分别以U1、VI、W1、U2、V2、W2,采用高压橡胶电缆线在机座下部出现夹上引出,也可按要求制成接线

盒接线

TDMK系列电动机通风方式为开启式自然通风或可制成全封闭管道通风式。

机座:采用钢板焊接而成,机座下部是电动机的出线端。

定子:定子铁芯采用0.5毫米厚的低损耗硅钢薄板冲制的扇形叠成,铁心段间以风道片隔开,绕组采用成型的

双迭短距线圈,采用B级绝缘或F级绝缘,温升按B级考核以利于延长使用寿命:绕阻端部有可靠的固定及绑扎,

并采用真空压力侵泽无溶剂漆工艺处理,在制造过程中经过多次匝间脉冲耐压及对地耐压试验,电动机绝缘性

能优良可靠,机械强度好,防潮能力强。

转子:磁极采用钢板冲制而成,与磁极线圈一同装在转子磁轭上,磁极线圈为B级或F级绝缘,当用户采用气动

离合器时,可按用户要求,转轴设计或轴打孔形式。

产品用途

TDMK系列电动机主要适用于传动矿山磨机用的大型交流三相同步电动机,主要传动格子型球磨机、棒磨机、

磨煤机。
